竖流式沉淀池

一、工作原理

竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内

（管中流速应小于30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为0.5-0.7mm/s，沉

淀时间采用1-1.5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水

质。池的一边靠池壁设排泥管（直径大于200mm）靠静水压将泥定期排出。竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，

施工困难，造价高。常用于处理水量小于20000m³/d的污水处理厂。

理论依据：竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截流速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合

液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。因而竖流式沉淀池的效率比平流式沉淀池要高。

在竖流式沉淀池中，污水是从上向下以流速v做竖向流动，污水中的悬浮颗粒有以下三种运动状态：

（1）当颗粒沉速u>v时，则颗粒将以u-v的差值向下沉淀，颗粒得以去除；

（2）当u=v时，颗粒处于随机状态，不下沉亦不上升；

（3）当u<v时，颗粒将不能沉淀下来，而会被上升水流带走。

二、技术参数环境温度：5℃～40℃，配电：220V，200W。水箱：容积约120L，优质PVC材质。水泵：采用低噪声无锈蚀环保型增压水泵，最

高扬程：10m，额定流量：12L/min，功率：90W。流量计：液体转子流量计，量程16-160L/h。实验台架为304不锈钢；装置结构紧凑，外形美

观，流程简单,操作方便。外形尺寸：1000×450×1200mm，框架为可移动式设计，带脚轮及禁锢脚。

三、设备构造及特点

竖流式沉淀池的平面可以为圆形、正方形或多角形。为使池内配水均匀，池径不宜过大，一般采用4～7m，不大于10m为了降低池的总高度，污

泥区可采用多斗排泥方式。竖流式沉淀池的直径与有效水深之比一般不大于3。具有去除率高，停留时间短，占地面积小等优点，故常用于

（1）已有的污水处理厂挖潜或扩大处理能力时采用；（2）当受到污水处理厂占地面积的限制时，作为初次沉淀池使用。

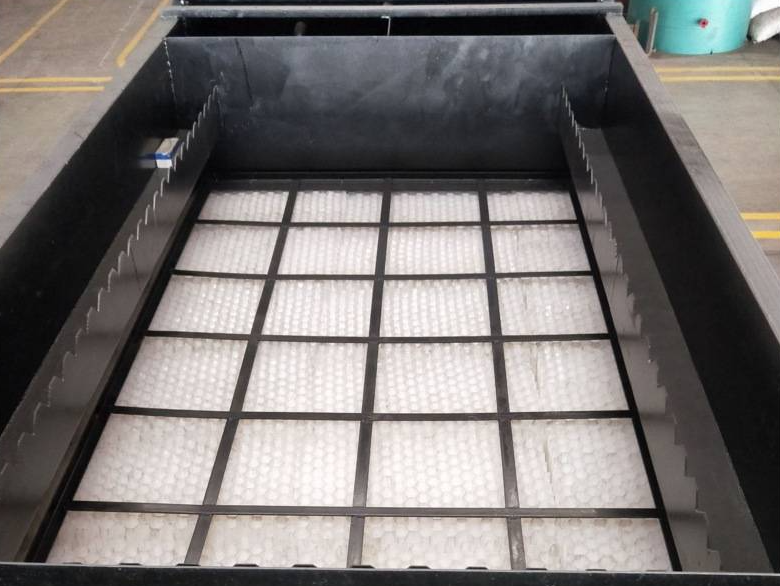

斜板沉淀池，是在泥渣悬浮层上方安装倾角60度的斜板组建而成，使原水中的悬浮物ss，固体物或经投加混凝剂后形成的絮体矾花，在斜管底侧表

面积聚成薄泥层，依靠重力作用滑回泥渣悬浮层，继而沉入集泥斗，由排泥管排入污泥池另行处理或综合利用，上清液逐渐上升至三角溢流堰排出，

可直接排放或回用。设备布局合理、美观，结构清晰，整体感强。

四、适用范围

  斜板沉淀池既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水。

（1）电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率高，一般电镀废水经处理后可达到排放标准。

（2）煤矿、选矿废水可使浊度在500-1500mg/L降至50mg/L。

（3）印染、漂染等废水色度去除率70-90%，COD去除50-70%

（4）制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率90%以上。

（5）化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。斜管沉淀池，斜管沉淀器，盾构施工污水处理设备。
